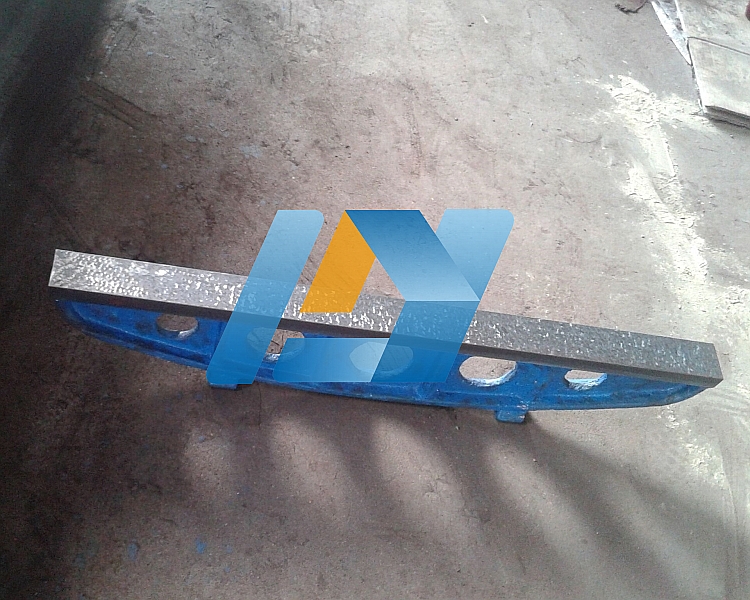

橋型平尺一般用鑄鐵制造，矩形平尺也有用軸承鋼或花崗巖制造的。橋型平尺按JB/T7977-99制造，材料為HT200-250工作表面采用刮研或磨削工藝。橋型平尺具有平面的尺形量規，主要用于以著色法、指示表法檢驗平板、長導軌等的平面度，也常用于以光隙法檢驗工件棱邊的直線度。
橋型平尺的工作面采用磨削和刮研工藝，主要用于機床校驗中的不平度和不直度的檢驗，還適用于設備安裝和檢修。橋型平尺易于保管，懸掛平放均可，保存不易生銹。橋型平尺在使用期間不用涂油，長期不使用，存放時涂上一層一般工業用油，橋型平尺不會因長期平放而影響其直線度、平行度。橋型平尺用于機床檢驗中檢驗不平度和不直度兩個工作面是配合塊規，千分尺，水平儀等儀器檢驗，使用溫度是（20±5）℃。
橋型平尺的規格：
| 規格 mm | 工作面直線度或平面度 | 側面對工作面垂直度 | ||||||
| 精度等級μm | ||||||||
| 00 | 0 | 1 | 2 | 00 | 0 | 1 | 2 | |
| 500×50 | 1.5 | 3 | 6 | 12 | 7 | 14 | 30 | 60 |
| 750×50 | 2 | 4 | 8 | 15 | 10 | 20 | 40 | 80 |
| 1000×50 | 2.5 | 5 | 10 | 20 | 12 | 24 | 50 | 100 |
| 1600×70 | 4 | 7.4 | 15 | 30 | 20 | 40 | 80 | 160 |
| 2000×80 | 5 | 9 | 18 | 36 | 25 | 50 | 100 | 200 |
| 2500×90 | 6 | 11 | 22 | 44 | 30 | 60 | 120 | 240 |
| 3000×100 | 7 | 13 | 26 | 52 | 65 | 130 | 260 | |
| 3500×100 | 15 | 30 | 60 | 75 | 150 | 300 | ||
| 4000×10 | 17 | 34 | 68 | 85 | 170 | 340 | ||
| 5000×110 | 21 | 42 | 84 | 100 | 200 | 400 | ||
| 6300×120 | 26 | 52 | 105 | 130 | 260 | 520 | ||
| 8000×120 | 33 | 66 | 132 | 165 | 330 | 660 | ||
