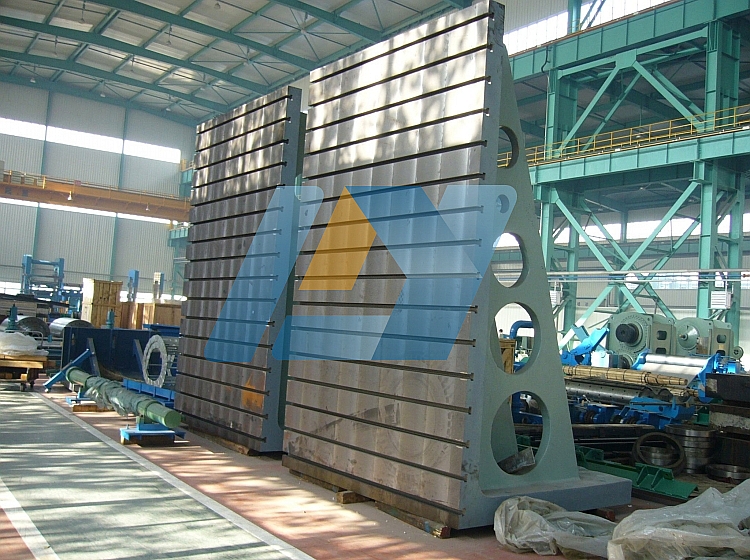

鑄鐵T型槽彎板：按JB6092-85制造，材料HT200-HT300，工作面采用刮研工藝，用于零部件的檢測和機械加工中的裝夾。
鑄鐵T型槽彎板：用于檢驗工件的90°角，維修設備時檢驗零部件相關表面的相互垂直度，還常用于鉗工劃線。并可常用于檢驗、安裝、機床機械的垂直面檢查，并能在鑄鐵平板上檢查工件的垂直度，適用于機械和儀器檢驗和機床之間不垂直度的檢查。
注意事項：彎板不要在潮濕、有腐蝕的溫度環境下使用和存放。在使用時要行彎板的安裝調試，然后，把彎板的工作面擦拭干凈，在確認沒有問題的情況下使用彎板。
鑄鐵彎板精度：1級、2級、3級。
| 規格 mm | 測量面對基面的垂直度 | 測量面平面度或直線度 | 基面平面度或直線度 | ||||||
| 精度等級μm | |||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
| 200×200 | 8 | 16 | 30 | 4 | 8 | 16 | 6 | 12 | 24 |
| 300×200 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
| 300×300 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
| 400×300 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
| 400×400 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
| 500×400 | 14 | 28 | 50 | 7 | 14 | 28 | 12 | 24 | 48 |
| 500×500 | 14 | 28 | 50 | 7 | 14 | 28 | 12 | 24 | 48 |
| 800×600 | 18 | 35 | 60 | 9 | 18 | 35 | 14 | 28 | 55 |
| 1000×800 | 25 | 50 | 70 | 12 | 24 | 45 | 18 | 35 | 70 |
